Cửa nâng dọc

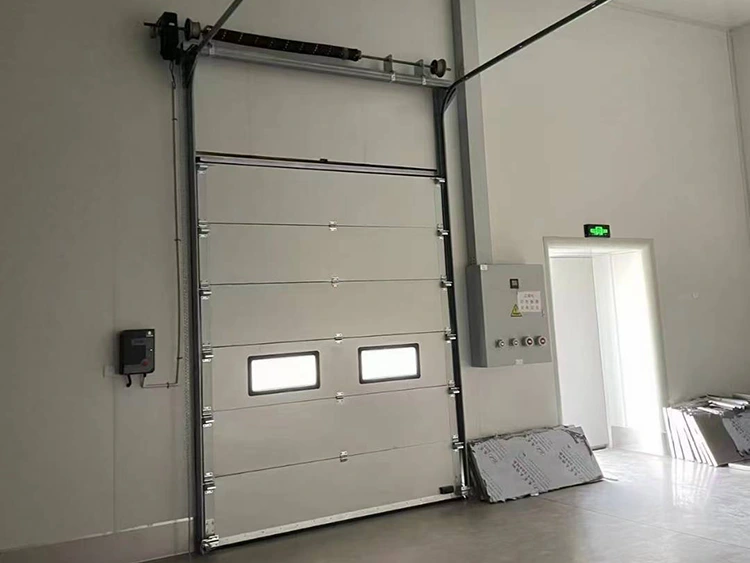

Cửa nâng thẳng đứng là hệ thống cửa công nghiệp trong đó tấm cửa di chuyển theo chiều dọc dọc theo tường, được dẫn hướng bởi các đường ray thẳng đứng. Đặc điểm nổi bật nhất của nó là khi mở, tấm cửa được đặt hoàn toàn dựa vào bức tường ngay phía trên lỗ mở, khiến khu vực bên dưới trần nhà không có bất kỳ rãnh ngang hoặc bộ phận treo nào.

Ứng dụng điển hình:

Kho trung chuyển hậu cần chuỗi lạnh, tủ đông và kho lạnh

Nhà máy chế biến thực phẩm và bếp ăn trung tâm

Xưởng sửa chữa ô tô và buồng sơn/phun

Trung tâm phân phối hậu cần và bến cảng bốc hàng

Nhà máy lắp ráp thiết bị quy mô lớn

Trạm cứu hỏa và gara để xe chuyên dụng

Thành phần cấu trúc và nguyên tắc làm việc

Thành phần cấu trúc

Tấm cửa: Bao gồm các mặt kim loại bên trong và bên ngoài (thép, thép không gỉ hoặc hợp kim nhôm) và lõi bên trong (bọt polyurethane, polystyrene hoặc nhôm tổ ong). Độ dày thường dao động từ 40mm đến 150mm, được lựa chọn dựa trên yêu cầu cách nhiệt và độ bền kết cấu.

Đường ray dọc: Đường ray thép mạ kẽm hình chữ C hoặc hình chữ U chịu tải nặng được gắn thẳng đứng trên các bức tường phía cửa mở. Chúng được cố định bằng các thiết bị cố định hoặc neo hóa học và có thanh trượt hoặc con lăn dẫn hướng bên trong.

Hệ thống cân bằng: Sử dụng lò xo xoắn hoặc đối trọng để cân bằng trọng lượng của tấm cửa, cho phép động cơ hoạt động bằng cách chỉ khắc phục ma sát, từ đó giảm tiêu thụ năng lượng.

Hệ thống truyền động: Một động cơ bánh răng gắn bên được lắp đặt trên trục lò xo xoắn hoặc bộ nguồn thủy lực dẫn động tang trống dây cáp. Công suất động cơ thường dao động từ 1,5kW đến 5,5kW, tùy thuộc vào kích thước và trọng lượng của cửa.

Bộ phận bịt kín: Các dải cao su chịu được thời tiết được lắp xung quanh chu vi của tấm cửa, trong khi một miếng đệm bơm hơi (kiểu túi khí) ở phía dưới sẽ nén xuống sàn khi đóng lại, ngăn chặn sự đối lưu không khí và bụi xâm nhập.

Hộp điều khiển: Tích hợp bộ điều khiển động cơ, bộ biến tần (VFD), rơle an toàn và giao diện tín hiệu; hỗ trợ vận hành bằng nút nhấn cục bộ, điều khiển từ xa, cảm biến và liên lạc từ xa.

Nguyên tắc làm việc

Động cơ điều khiển chuyển động quay của trống, kéo tấm cửa lên dọc theo đường ray thông qua dây cáp hoặc dây xích. Trong quá trình hạ xuống, cửa hạ xuống một cách trơn tru nhờ động cơ đảo chiều hoặc trọng lực. Cửa có thể dừng ở bất kỳ độ cao nào, với khả năng định vị chính xác được điều khiển bằng công tắc giới hạn hoặc bộ mã hóa.

Các loại chính và hướng dẫn lựa chọn

Dựa trên các kịch bản ứng dụng khác nhau và yêu cầu của khách hàng,Cửa nâng dọccó thể phân thành các loại sau:

Phạm vi kích thước tiêu chuẩn

• Chiều rộng cửa:≤8.000mm (kích thước tùy chỉnh có sẵn cho các ứng dụng đặc biệt)
• Chiều cao cửa:≤6.000mm (các lỗ mở lớn hơn yêu cầu các giải pháp nâng từng phần hoặc kết hợp)
• Trọng lượng bảng đơn tối đa:Xấp xỉ. 1.500kg (cân bằng bằng hệ thống đối trọng hoặc lò xo xoắn hạng nặng)

Điều kiện lắp đặt và yêu cầu kỹ thuật

Cửa nâng dọccó yêu cầu cụ thể về kết cấu công trình và điều kiện lắp đặt. Những yếu tố này phải được xác nhận trước trong giai đoạn quy hoạch hoặc cải tạo xây dựng.

Khoảng trống tối thiểu:

Độ sâu của tường ở cả hai bên của lỗ mở:

Khả năng chịu tải phía trên cửa mở:

Yêu cầu về độ cao của sàn:

Yêu cầu cung cấp điện:

Khảo sát trang web chuyên nghiệp của Lynxcool:

Lynxcool cung cấp dịch vụ đánh giá lắp đặt chuyên nghiệp bằng cách sử dụng máy đo khoảng cách bằng laser, máy quét tường và mức độ chính xác để đánh giá chính xác các điều kiện tại địa điểm. MỘT"Báo cáo xác nhận tình trạng lắp đặt mở cửa"được cung cấp sau khi kiểm tra. Nếu các điều kiện hiện tại không đáp ứng yêu cầu, Lynxcool có thể đưa ra các đề xuất sửa đổi cấu trúc và giải pháp kỹ thuật.

Hệ thống điều khiển và phụ kiện tùy chọn

Cấu hình điều khiển tiêu chuẩn:

Hộp điều khiển cục bộ (Nút Start/Stop/Dừng khẩn cấp, đèn báo trạng thái)

Điều khiển từ xa không dây cầm tay (phạm vi hiệu quả ≥30m)

Công tắc giới hạn cơ học (vị trí giới hạn trên và dưới)

Tùy chọn tùy chỉnh:

Biến tần (VFD): Cho phép khởi động/dừng trơn tru, giảm sốc cơ học và cho phép điều chỉnh tốc độ nâng (thường là 0,15–0,3 m/s)

Điều khiển dựa trên cảm biến: Vòng cảm ứng địa từ, radar vi sóng, chùm tia hồng ngoại an toàn

Giao diện khóa liên động: Đầu ra tín hiệu tiếp xúc khô để khóa liên động với các thiết bị như băng tải, bệ nâng hoặc rèm khí

Giám sát từ xa: Tải trạng thái cửa lên nền tảng đám mây thông qua mô-đun 4G hoặc Wi-Fi, cho phép thông báo cảnh báo và giám sát ứng dụng di động

“Door-in-door” (Wicket Door): Cửa ra vào nhỏ tích hợp vào tấm cửa chính dành cho người đi bộ qua lại, giảm tần suất mở cửa chính

Dịch vụ bảo trì và hậu mãi

Bảo trì định kỳ:
Nên kiểm tra nửa năm một lần để kiểm tra độ mòn của dây cáp, căn chỉnh ray dẫn hướng và độ kín của bu lông. Dải niêm phong phải được làm sạch và xử lý thường xuyên bằng chất bảo vệ. Vòng bi và xích cần được bôi trơn hàng năm để duy trì hoạt động trơn tru.

Hỗ trợ khắc phục sự cố:
Các vấn đề thường gặp như lực cản chuyển động của cửa, động cơ quá nóng và lỗi điều khiển từ xa đều được hỗ trợ bằng quy trình chẩn đoán nhanh và hướng dẫn kỹ thuật từ xa.

Chính sách bảo hành:

• Cấu trúc cửa:Bảo hành 2 năm
• Linh kiện điện (động cơ, bộ điều khiển, cảm biến):Bảo hành 1 năm
• Phụ tùng hao mòn (dải đệm, con lăn): Hỗ trợ thay thế với giá ưu đãi

Dịch vụ khẩn cấp:
Lynxcool cung cấp dịch vụ phản hồi nhanh tại các thành phố lớn trong nước, với sự hỗ trợ tại chỗ có sẵn trong phạm vi48 giờ. Sửa chữa khẩn cấp hoặc giải pháp bịt kín tạm thời được cung cấp để giảm thiểu thời gian ngừng hoạt động.

Tại sao chọn Cửa nâng thẳng đứng Lynxcool

Lynxcool không chỉ là nhà sản xuất cửa công nghiệp mà còn là nhà cung cấp dịch vụ kỹ thuật chuyên về hệ thống lạnh và cơ sở dây chuyền lạnh. Chọn Cửa nâng thẳng đứng Lynxcool đồng nghĩa với việc nhận được:

Giải pháp kỹ thuật tích hợp:
Thiết kế cửa được phối hợp với hệ thống cách nhiệt kho lạnh, thiết bị làm lạnh và vận hành hậu cần để ngăn chặn các vấn đề tương thích trong quá trình lắp đặt và vận hành.

Khả năng cài đặt đủ điều kiện:
Với trình độ chuyên môn lắp đặt cơ điện vàChứng nhận lắp đặt đường ống áp lực GC2, Lynxcool đảm bảo việc xây dựng tuân thủ và giảm thiểu rủi ro khi nghiệm thu.

Kinh nghiệm dự án sâu rộng:
Đã hoàn thành hàng trăm dự án cửa công nghiệp, Lynxcool hiểu rõ các tiêu chuẩn kỹ thuật và yêu cầu vận hành của các ngành chế biến thực phẩm, dược phẩm và hậu cần.

Hỗ trợ dịch vụ bản địa hóa:
Được hỗ trợ bởi trụ sở chính ở Thanh Đảo, Lynxcool cung cấp các dịch vụ trọn đời bao gồm kiểm tra địa điểm, thiết kế tùy chỉnh, lắp đặt, bảo trì và hỗ trợ kỹ thuật.

Các câu hỏi thường gặp (FAQ) về Cửa nâng thẳng đứng

1. Cửa nâng thẳng đứng là gì?

A Cửa nâng dọclà hệ thống cửa công nghiệp trong đó tấm cửa di chuyển theo phương thẳng đứng dọc theo các rãnh thẳng gắn trên tường và đỗ ngay phía trên cửa mở khi mở hoàn toàn.

Không giống như các cửa trên cao truyền thống, Cửa nâng thẳng đứng không yêu cầu các đoạn đường cong hoặc ngang. Không có bộ phận treo nào bên dưới trần nhà, cho phép tận dụng tối đa không gian trên cao để lắp đặt hệ thống băng tải, hệ thống chiếu sáng, ống thông gió, cầu trục và các thiết bị khác.

2. Sự khác biệt giữa Cửa nâng thẳng đứng và Cửa nâng cao là gì?

Cả hai hệ thống cửa đều được thiết kế cho các tòa nhà có trần cao, nhưng cấu hình đường ray của chúng khác nhau:

Nói một cách đơn giản, mộtCửa nâng cao là một giải pháp thỏa hiệp, trong khi mộtCửa nâng thẳng đứng giúp tận dụng tối đa không gian trên cao.

3. Cửa nâng thẳng đứng thường được sử dụng ở đâu?

Do hiệu quả không gian cao, hiệu suất bịt kín tuyệt vời và phù hợp với môi trường đòi hỏi khắt khe, Cửa nâng thẳng đứng được sử dụng rộng rãi trong:

• Cơ sở chuỗi lạnh, bao gồm phòng lạnh và kho đông lạnh
• Nhà máy chế biến thực phẩm và bếp ăn trung tâm
• Trung tâm phân phối hậu cần và bến cảng bốc hàng
• Xưởng sửa chữa ô tô và gara RV
• Trạm cứu hỏa và gara ô tô đặc biệt
• Công trình công nghiệp cần cẩu hoặc thiết bị treo

4. Cần bao nhiêu không gian trên cao để lắp đặt Cửa nâng thẳng đứng?

Yêu cầu quan trọng là khoảng không gian phía trên cửa mở phải là:

Chiều cao mở cửa + tối thiểu 500mm

Ví dụ:
Đối với cửa mở có chiều cao4 mét, tòa nhà phải cung cấp ít nhấtKhoảng sáng gầm xe 4,5m.

Các yêu cầu cài đặt bổ sung bao gồm:

• tối thiểuKhoảng cách tường 300mm mỗi bêncho đường ray dẫn hướng và giá đỡ
• Độ lệch độ cao sàn trong±3mmđể đảm bảo hiệu suất niêm phong đáy thích hợp

Nên khảo sát địa điểm chuyên nghiệp trước khi lắp đặt để xác nhận xem cấu trúc tòa nhà có đáp ứng yêu cầu hay không.

5. Hệ thống bảo vệ an toàn nào được trang bị trên Cửa nâng thẳng đứng?

Cấu hình an toàn tiêu chuẩn bao gồm:

Thiết bị phanh chống rơi:
Tự động khóa bảng điều khiển cửa trong trường hợp dây cáp hoặc dây xích bị hỏng, ngăn ngừa tình trạng rơi xuống do tai nạn.

Phát hiện chướng ngại vật và tự động đảo ngược:
Cạnh cảm biến khí nén phía dưới hoặc cạnh an toàn quang điện phát hiện chướng ngại vật và ngay lập tức dừng và đảo ngược chuyển động của cửa.

Vận hành thủ công khẩn cấp:
Hệ thống pa lăng xích hoặc tay quay thủ công cho phép vận hành khi mất điện.

Bảo vệ giới hạn kép:
Công tắc giới hạn cơ và điện tử phối hợp với nhau để ngăn chặn hoạt động di chuyển quá mức.

Những hệ thống an toàn này đảm bảo hoạt động đáng tin cậy trong nhiều điều kiện bất ngờ khác nhau.

6. Cửa nâng thẳng đứng nên được bảo trì như thế nào?

Quy trình bảo trì được đề xuất bao gồm:

• Thường xuyên loại bỏ bụi và vật lạ khỏi ray dẫn hướng để giữ cho đường ray luôn sạch sẽ
• Kiểm tra độ mòn và độ căng của dây cáp ba tháng một lần
• Bôi trơn vòng bi, con lăn, xích và các bộ phận chuyển động khác sáu tháng một lần
• Kiểm tra dải niêm phong thường xuyên và thay thế các bộ phận cũ khi cần thiết
• Thực hiện kiểm tra cân bằng thủ công: ngắt điện và nhấc cửa lên nửa chừng; cửa phải ổn định mà không bị đổ hoặc tăng

Bảo trì thích hợp giúp kéo dài tuổi thọ sử dụng và giảm thời gian ngừng hoạt động ngoài dự kiến.

7. Các vấn đề và giải pháp thường gặp về cửa nâng thẳng đứng là gì?

Đối với những hỏng hóc phức tạp, nên liên hệ với kỹ thuật viên dịch vụ chuyên nghiệp để kiểm tra và sửa chữa.

8. Làm cách nào tôi có thể nhận được báo giá và giải pháp cửa nâng thẳng đứng tùy chỉnh?

Lynxcool cung cấp hỗ trợ dự án hoàn chỉnh, bao gồm:

• Kiểm tra hiện trường
• Thiết kế giải pháp
• Chế tạo thiết bị
• Cài đặt và vận hành
• Dịch vụ sau bán hàng

Để nhận được đề xuất và báo giá tùy chỉnh, vui lòng cung cấp:

• Kích thước cửa mở (rộng × cao)
• Hình ảnh trang web hoặc bản vẽ kiến ​​trúc
• Điều kiện hoạt động (nhiệt độ, yêu cầu về độ sạch, v.v.)
• Yêu cầu đặc biệt (thiết kế chống cháy nổ, kết cấu thép không gỉ, hệ thống điều khiển tích hợp, v.v.)

Đội ngũ kỹ thuật của Lynxcool sẽ đánh giá các yêu cầu dự án của bạn và cung cấp giải pháp Cửa nâng thẳng đứng phù hợp.
