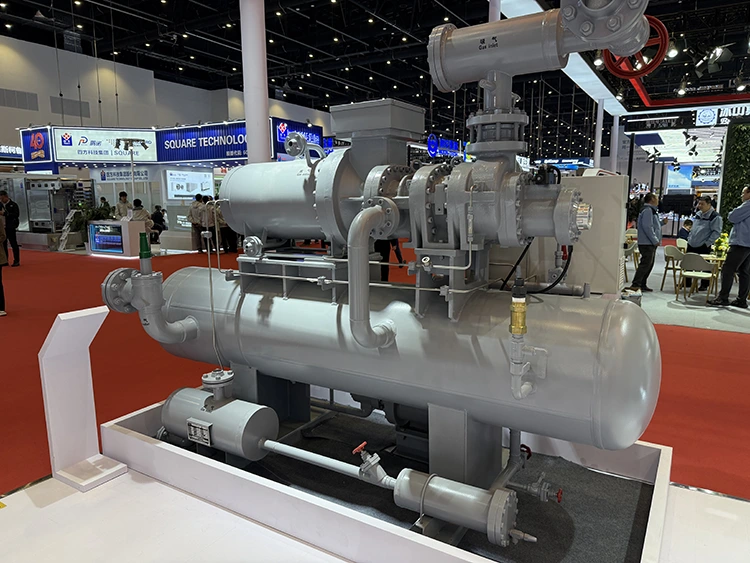

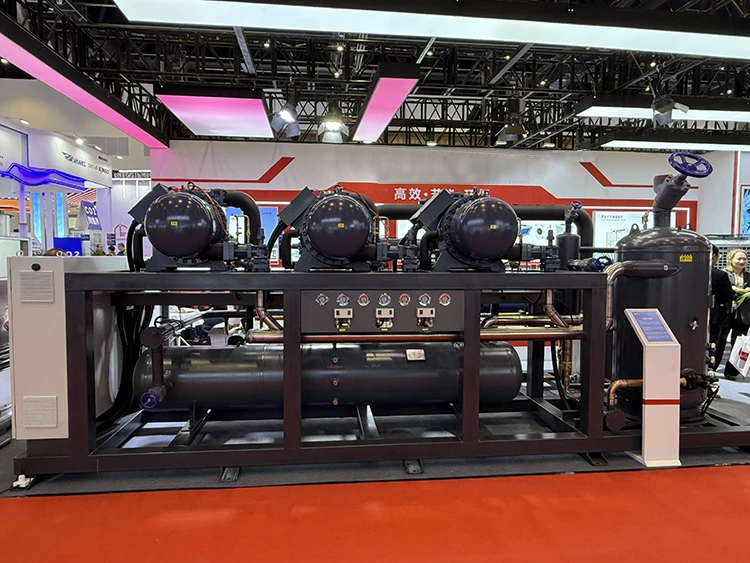

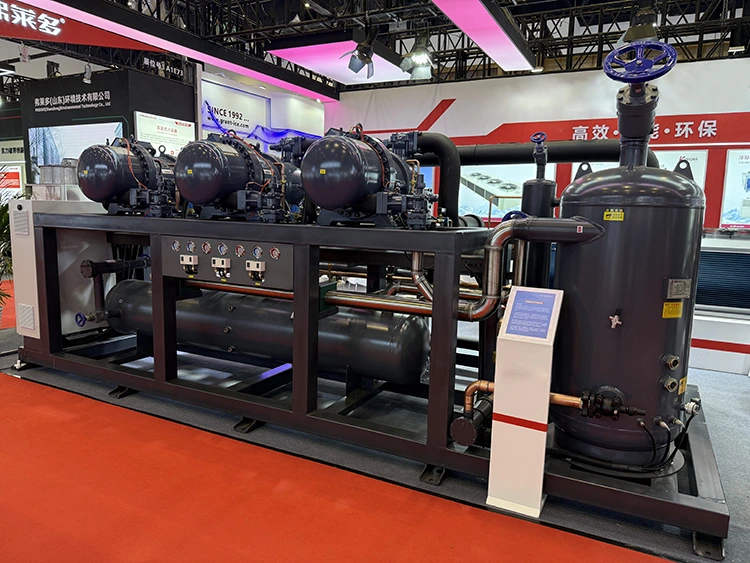

Lynxcool sản xuất Máy nén lạnh trục vít hai tầng bán kín cho các hệ thống làm lạnh công nghiệp và thương mại yêu cầu vận hành ổn định ở nhiệt độ thấp. Thiết bị kết hợp công nghệ nén trục vít bán kín với nén hai giai đoạn và bộ tiết kiệm tích hợp để cải thiện hiệu suất làm lạnh và duy trì hiệu suất đáng tin cậy ở nhiệt độ bay hơi thấp.

Được thiết kế để bảo quản lạnh, chế biến thực phẩm, đông lạnh hải sản, kho dược phẩm và làm mát quy trình công nghiệp, thiết bị làm lạnh lắp ráp tại nhà máy này hoạt động ở nhiệt độ bay hơi xuống tới -50°C. Cấu trúc bán kín loại bỏ sự cần thiết của vòng đệm trục bên ngoài, giúp giảm rủi ro rò rỉ chất làm lạnh và đơn giản hóa việc bảo trì định kỳ.

Với cụm lắp ráp dạng trượt, điều khiển dựa trên PLC và điều chỉnh công suất linh hoạt, thiết bị hỗ trợ lắp đặt nhanh chóng, vận hành tự động và mở rộng hệ thống cho các yêu cầu làm lạnh khác nhau.

Phạm vi sản phẩm

Nguyên lý làm việc của máy nén lạnh trục vít hai tầng bán kín

Bộ máy nén lạnh trục vít hai giai đoạn bán kín hoạt động bằng cách nén chất làm lạnh qua hai giai đoạn nén trục vít để đạt được khả năng làm mát hiệu quả trong điều kiện vận hành ở nhiệt độ thấp. Chu trình làm lạnh bắt đầu khi hơi chất làm lạnh áp suất thấp bước vào giai đoạn nén đầu tiên, trong đó cánh quạt trục vít đôi nén chất làm lạnh đến mức áp suất trung gian.

Sau khi nén trung gian, chất làm lạnh đi qua hệ thống tiết kiệm tích hợp, nơi việc phun chất làm lạnh bổ sung sẽ cải thiện dòng chất làm lạnh và tăng hiệu quả làm mát. Giai đoạn nén thứ hai làm tăng thêm áp suất môi chất lạnh trước khi khí áp suất cao đi vào bình ngưng để loại bỏ nhiệt.

Trong quá trình vận hành, động cơ bán kín được làm mát bằng khí làm lạnh hút, duy trì nhiệt độ động cơ ổn định và giảm nhu cầu sử dụng thêm bộ phận làm mát. Hệ thống điều khiển PLC liên tục theo dõi các thông số vận hành và điều chỉnh công suất máy nén theo nhu cầu làm lạnh, đảm bảo kiểm soát nhiệt độ ổn định và sử dụng năng lượng hiệu quả.

So với máy nén trục vít một cấp truyền thống, quy trình nén hai cấp giúp giảm nhiệt độ xả, cải thiện hiệu suất ở tỷ lệ nén cao và cho phép vận hành đáng tin cậy trong các ứng dụng yêu cầu nhiệt độ bay hơi xuống tới -50°C.

Các tính năng chính

Cấu trúc máy nén trục vít bán kín

Thiết kế bán kín tích hợp động cơ và máy nén vào một vỏ kín, loại bỏ phốt trục bên ngoài thường được sử dụng trong máy nén kiểu mở. Cấu trúc này làm giảm các điểm rò rỉ chất làm lạnh tiềm ẩn và bảo vệ các bộ phận bên trong khỏi bị nhiễm bẩn bên ngoài.

Động cơ được làm mát bằng khí lạnh hút trong quá trình vận hành, cho phép hoạt động ổn định mà không cần thêm thiết bị làm mát động cơ. Kết hợp với cấp bảo vệ IP54, bộ máy nén phù hợp để hoạt động liên tục trong môi trường lạnh công nghiệp.

Công nghệ nén hai giai đoạn

Hệ thống nén hai giai đoạn chia tỷ lệ áp suất tổng thành hai giai đoạn nén, giảm khối lượng công việc của từng giai đoạn và cải thiện độ ổn định vận hành trong điều kiện nhiệt độ thấp.

Thiết kế này làm giảm nhiệt độ xả, giảm ứng suất nhiệt lên các bộ phận của máy nén và duy trì hoạt động hiệu quả khi nhiệt độ bay hơi đạt -50°C. Nó đặc biệt thích hợp cho các ứng dụng đông lạnh sâu, chế biến hải sản và bảo quản ở nhiệt độ thấp, nơi các hệ thống một giai đoạn có thể bị giảm hiệu suất.

Hệ thống tiết kiệm tích hợp

Bộ tiết kiệm tích hợp cải thiện hiệu suất chu trình làm lạnh bằng cách bơm chất làm lạnh áp suất trung bình vào quá trình nén. Điều này làm tăng lưu thông chất làm lạnh và cải thiện khả năng làm mát trong điều kiện vận hành ở nhiệt độ thấp.

So với các hệ thống thông thường không có công nghệ tiết kiệm năng lượng, thiết bị này mang lại hiệu quả sử dụng năng lượng được cải thiện và hiệu suất ổn định hơn khi vận hành với tải nặng, giúp giảm chi phí vận hành lâu dài.

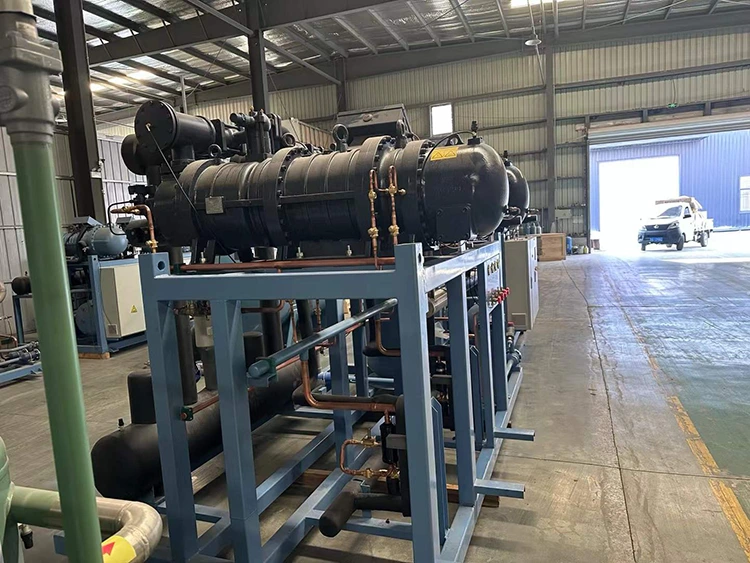

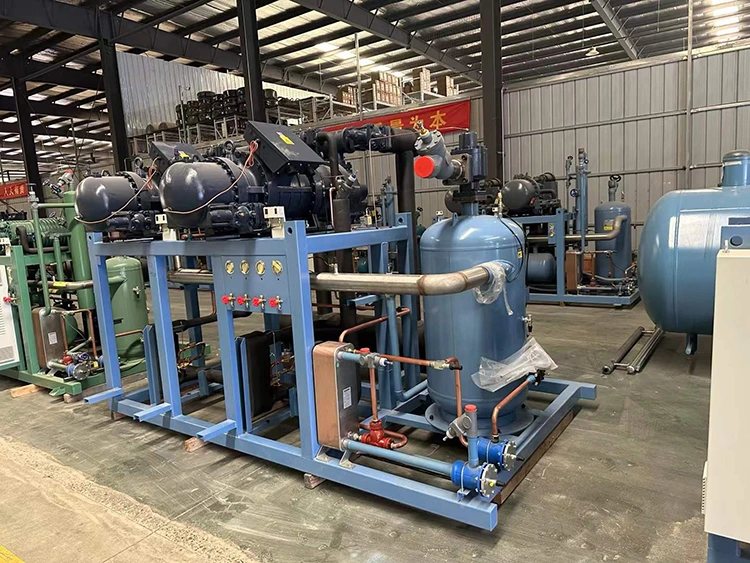

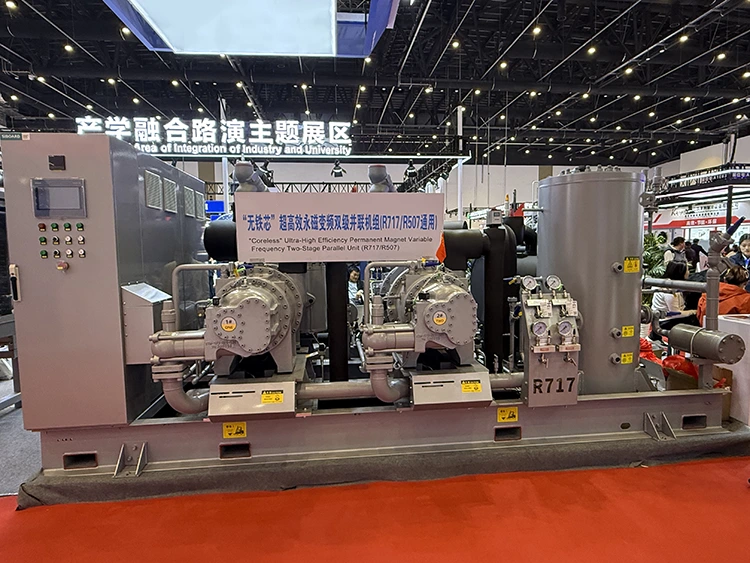

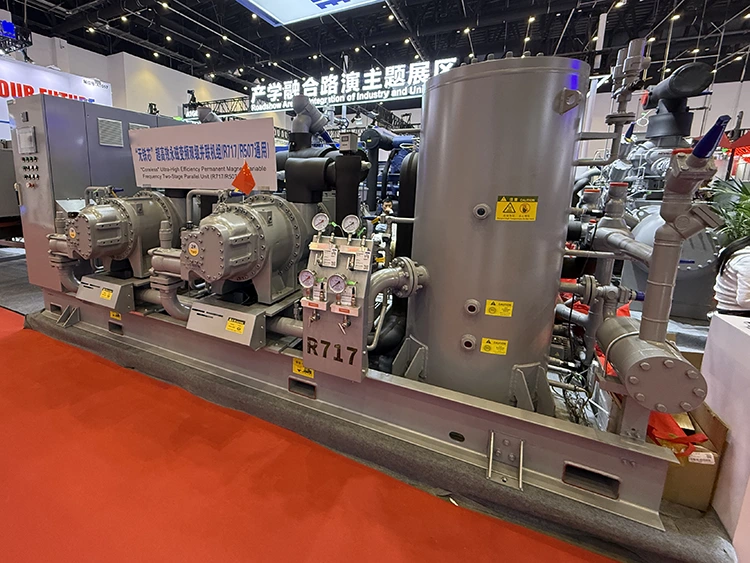

Thiết kế trượt lắp ráp tại nhà máy

Tất cả các bộ phận chính, bao gồm máy nén trục vít, bộ tách dầu, hệ thống đường ống, van và tủ điều khiển, đều được lắp ráp trên một tấm trượt duy nhất trước khi vận chuyển.

Cấu trúc tích hợp này làm giảm công việc lắp đặt tại chỗ và giúp rút ngắn thời gian vận hành thử. Kích thước nhỏ gọn cũng giúp thiết bị phù hợp với các phòng làm lạnh có không gian lắp đặt hạn chế hoặc các dự án trang bị thêm cần thay thế thiết bị.

Hệ thống điều khiển PLC thông minh

Bộ máy nén được trang bị điều khiển tự động dựa trên PLC và giao diện vận hành màn hình cảm ứng để quản lý hệ thống thuận tiện.

Hệ thống điều khiển giám sát các thông số vận hành bao gồm áp suất, nhiệt độ, trạng thái máy nén và cảnh báo an toàn. Nó hỗ trợ điều chỉnh công suất tự động, liên lạc từ xa và tích hợp với hệ thống quản lý điện lạnh thông qua các giao thức liên lạc tiêu chuẩn.

Khả năng tương thích môi chất lạnh linh hoạt

Thiết bị hỗ trợ nhiều chất làm lạnh để đáp ứng các yêu cầu khu vực và thiết kế hệ thống làm lạnh khác nhau. Các chất làm lạnh có sẵn bao gồm R134a, R404A, R507A và R449A, với cấu hình tùy chỉnh có sẵn cho các yêu cầu cụ thể của dự án.

Tính linh hoạt này cho phép bộ máy nén được ứng dụng trong nhiều môi trường làm lạnh thương mại và công nghiệp khác nhau.

Thông số kỹ thuật

Thông tin chi tiết về Đơn vị máy nén lạnh trục vít hai tầng bán kín như sau:

tham số	Đặc điểm kỹ thuật
Loại máy nén	Máy nén trục vít đôi bán kín
Phương pháp nén	Nén hai giai đoạn với bộ tiết kiệm
Công suất làm mát	30 kW - 800 kW
Nhiệt độ bay hơi	-20°C đến -50°C
Nhiệt độ ngưng tụ	+30°C đến +45°C
Quy định công suất	Điều chỉnh vô cấp 25% - 100%
chất làm lạnh	R134a / R404A / R507A / R449A
Làm mát động cơ	Làm mát khí hút
Điện áp động cơ	380V / 3 Pha / 50Hz
Điện áp tùy chọn	460V / 60Hz
Cấp độ bảo vệ	IP54
Hệ thống điều khiển	PLC + Màn hình cảm ứng HMI
Phạm vi COP	2,0 - 2,8
Độ ồn	78 dB(A) tại 1 mét

Ứng dụng

Kho lạnh và chế biến thực phẩm

Bộ máy nén cung cấp hiệu suất làm mát ổn định cho phòng lạnh, kho phân phối, chế biến gia cầm, sản xuất thịt và đông lạnh hải sản. Khả năng vận hành ở nhiệt độ thấp giúp duy trì điều kiện làm lạnh ổn định trong quá trình sản xuất liên tục.

Điện lạnh dược phẩm

Đối với các sản phẩm bảo quản dược phẩm và nhạy cảm với nhiệt độ, thiết bị này cung cấp khả năng kiểm soát làm mát đáng tin cậy với chức năng giám sát tự động để duy trì điều kiện hoạt động ổn định và giảm biến động nhiệt độ.

Làm mát quy trình công nghiệp

Hệ thống này phù hợp cho các ứng dụng công nghiệp bao gồm xử lý hóa chất, sản xuất điện tử, sản xuất dệt may và các quy trình khác yêu cầu kiểm soát nhiệt độ liên tục và hiệu suất làm mát đáng tin cậy.

Hiệu quả năng lượng và lợi ích vận hành

Cấu trúc nén hai giai đoạn cải thiện hiệu suất trong điều kiện tỷ lệ nén cao bằng cách giảm tải áp suất của từng giai đoạn nén. Nhiệt độ xả thấp hơn giúp giảm ứng suất nhiệt và cải thiện tuổi thọ của máy nén.

Bộ tiết kiệm tích hợp giúp tăng hiệu suất chu trình làm lạnh bằng cách cải thiện sự tuần hoàn chất làm lạnh, trong khi cấu trúc bán kín giúp giảm rủi ro rò rỉ so với các thiết kế máy nén kiểu hở truyền thống.

Sự kết hợp giữa công nghệ nén hiệu quả, điều khiển tự động và tích hợp khung trượt giúp khách hàng giảm mức tiêu thụ năng lượng và đơn giản hóa việc quản lý vận hành lâu dài.

Cài đặt và bảo trì

Yêu cầu cài đặt

Cấu trúc trượt được lắp ráp tại nhà máy giúp giảm yêu cầu lắp đặt tại chỗ. Sau khi định vị thiết bị, khách hàng chủ yếu cần hoàn thành các kết nối đường ống môi chất lạnh, hệ thống dây điện và vận hành hệ thống điều khiển.

Thiết kế nhỏ gọn cho phép lắp đặt linh hoạt trong các cơ sở làm lạnh mới xây dựng cũng như các hệ thống hiện có cần thay thế thiết bị hoặc mở rộng công suất.

Yêu cầu bảo trì

Cấu trúc bán kín làm giảm yêu cầu bảo trì định kỳ bằng cách loại bỏ phốt trục bên ngoài và bảo vệ các bộ phận bên trong bên trong vỏ kín.

Bảo trì hàng ngày chủ yếu bao gồm kiểm tra lượng chất làm lạnh, mức dầu, áp suất vận hành, các thông số nhiệt độ và hồ sơ cảnh báo PLC. Các bộ phận được tiêu chuẩn hóa cũng đơn giản hóa việc thay thế phụ tùng và giảm thời gian ngừng hoạt động.

Tại sao chọn Lynxcool?

Kinh nghiệm sản xuất điện lạnh công nghiệp

Lynxcool chuyên về thiết bị làm lạnh cho dây chuyền lạnh, chế biến thực phẩm và các ứng dụng làm mát công nghiệp. Công ty phát triển các bộ máy nén dựa trên các yêu cầu về nhiệt độ, khả năng làm mát và môi trường hoạt động khác nhau.

Hỗ trợ kỹ thuật trước khi giao hàng

Lynxcool cung cấp hỗ trợ kỹ thuật bao gồm lựa chọn hệ thống lạnh, tính toán công suất làm lạnh, cấu hình thiết bị, bản vẽ lắp đặt và đề xuất vận hành để giúp khách hàng lựa chọn giải pháp phù hợp.

Lắp ráp và thử nghiệm tại nhà máy

Mỗi bộ phận máy nén được lắp ráp và kiểm tra trước khi vận chuyển. Quy trình kiểm tra bao gồm kiểm tra hoạt động của máy nén, xác minh hệ thống điều khiển, kiểm tra bảo vệ an toàn và xác nhận thông số vận hành.

Giải pháp làm lạnh tùy chỉnh

Lynxcool hỗ trợ tùy chỉnh công suất máy nén, cấu hình môi chất lạnh, hệ thống điều khiển và bố trí thiết bị theo yêu cầu cụ thể của dự án.

Hỗ trợ dịch vụ toàn cầu

Tư vấn kỹ thuật, hỗ trợ phụ tùng thay thế và dịch vụ khắc phục sự cố từ xa luôn sẵn sàng giúp khách hàng quốc tế duy trì hoạt động ổn định của hệ thống lạnh.

Câu hỏi thường gặp

Máy nén lạnh trục vít hai tầng bán kín là gì?

Máy nén lạnh trục vít hai cấp bán kín kết hợp cấu trúc máy nén trục vít kín với công nghệ nén hai cấp. Nó được thiết kế cho các hệ thống lạnh đòi hỏi hoạt động ổn định ở nhiệt độ bay hơi thấp và tỷ số nén cao.

Ưu điểm của nén hai giai đoạn là gì?

Nén hai giai đoạn làm giảm tỷ lệ áp suất được xử lý theo từng giai đoạn nén, giảm nhiệt độ xả và nâng cao hiệu quả trong quá trình vận hành ở nhiệt độ thấp. Nó phù hợp cho các ứng dụng như hệ thống cấp đông và kho lạnh.

Bộ máy nén này có thể đạt được phạm vi nhiệt độ nào?

Thiết bị có thể hoạt động ở nhiệt độ bay hơi từ -20°C đến -50°C tùy thuộc vào lựa chọn chất làm lạnh, cấu hình hệ thống và điều kiện vận hành.

Những chất làm lạnh nào có sẵn?

Các tùy chọn chất làm lạnh tiêu chuẩn bao gồm R134a, R404A, R507A và R449A. Cấu hình chất làm lạnh tùy chỉnh có thể được cung cấp theo yêu cầu của dự án.

Những ngành công nghiệp sử dụng đơn vị làm lạnh này?

Nó được sử dụng rộng rãi trong chế biến thực phẩm, đông lạnh hải sản, bảo quản lạnh, làm lạnh dược phẩm, làm mát hóa chất và làm mát quy trình công nghiệp.

Thiết bị có yêu cầu lắp đặt phức tạp không?

Thiết kế gắn trên khung trượt tích hợp các bộ phận chính trước khi giao hàng, giảm công việc lắp đặt đường ống tại chỗ và đơn giản hóa việc lắp đặt và vận hành.

Thiết kế bán kín làm giảm việc bảo trì như thế nào?

Cấu trúc kín giúp loại bỏ các vòng đệm trục bên ngoài và giảm rủi ro rò rỉ chất làm lạnh, giúp giảm tần suất bảo trì trong quá trình vận hành lâu dài.

Có thể điều chỉnh công suất làm mát không?

Đúng. Thiết bị hỗ trợ điều chỉnh công suất vô cấp 25%-100%, cho phép công suất làm mát phù hợp với các yêu cầu tải khác nhau.
